両開き式スイングゲート(マイターゲート)
![](img/photo_disaster_02_06.gif)
ゲートの両側にヒンジ金物が取り付けられており、
非常時に両扉をスイングさせて閉鎖します。
2枚の扉が相互に支持し合って荷重を支えるタイプ(マイターゲート)と上下のピンで荷重を支えるタイプ(両開き式スイングゲート)があります。

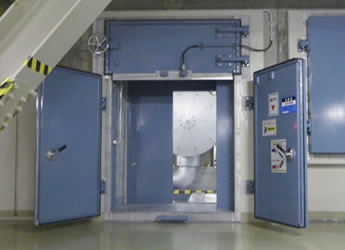

![某ビル内](img/photo_disaster_02_01.jpg)
設置場所 | 発電所建屋 |
---|---|
大きさ | 1.85m×2.48m |
操作方法 | 手動操作 欄間付 |
通常は下部のドアを使用し、大きな荷物の搬入時には上部の欄間を開けて使用します。

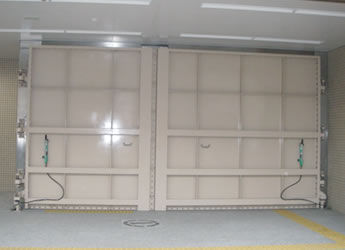

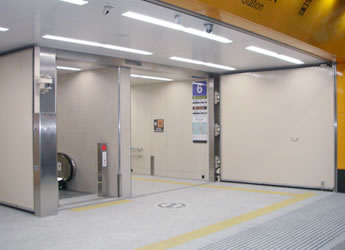

![大阪市蒲生4丁目駅](img/photo_disaster_02_02.jpg)
![大阪市蒲生4丁目駅](img/photo_disaster_02_03.jpg)
設置場所 | 大阪市営地下鉄蒲生4丁目駅 |
---|---|
大きさ | W5.085×H2.860 (90°旋回と270°旋回の2分割) |
設計水深 | 2.86m |
操作方法 | 油圧昇降装置付き 手動操作 |

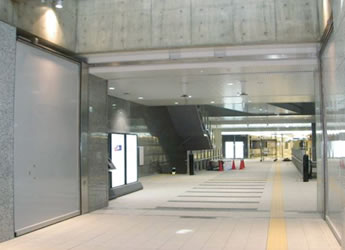

![大阪駅接続地下通路](img/photo_disaster_02_04.jpg)

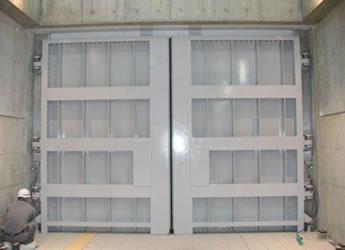

![大阪駅接続地下通路](img/photo_disaster_02_05.jpg)
設置場所 | 大阪駅接続地下通路 |
---|---|
大きさ | W5.000×H3.820 |
設計水深 | 8.92m |
操作方法 | 油圧昇降装置付き 手動旋回(中間支柱は必要ありません) |
